CAPACIDADE DE CARGAS
INTERESSADO: PRONTO SORO COMERCIAL EXPORTADORA LTDA.
MATERIAL: APARELHO "PRONTO SORO GIRATÓRIO"
MAT. TRABALHO: TESTES DE CAPACIDADE DE CARGA

DESCRIÇÃO DO ENSAIO
O aparelho foi fixado na laje de concreto, de acordo com recomendação do fabricante.
Foram usados pesos determinados em uma Balança Eletrônica Digital, precisão 0,1g.
O objetivo foi determinar os valores das cargas que dessem inicio à deformação dos ganchos.
O ensaio foi dividido em cinco etapas.
Na primeira foi carregado somente um gancho.
Na segunda foram carregados dois ganchos.
Na terceira foi carregado todo o conjunto, até um valor considerado ótimo, em função das cargas reais serão aplicadas no uso do equipamento.
Na quarta foi feito um teste de carga máxima, aplicado na haste, posicionada na extremidade da barra, que permite a rotação do conjunto.
Na quinta o aparelho foi carregado até o rompimento.
OBS: Em todas as etapas, a posição da haste foi no centro do perfil, exceto na 4ª.

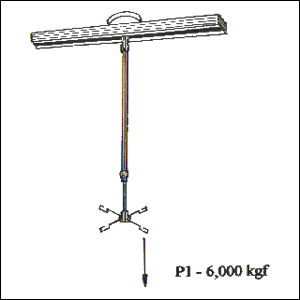

1ª Etapa

Valor da carga aplicada em um gancho, que começou a ocasionar deformação visível a olho nú. P1 = 6,000 Kgf Observação: Deformação elástica. Retirada a carga, o gancho voltou para sua posição original.

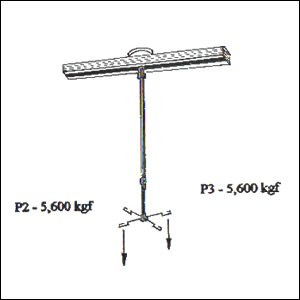

2ª Etapa

Valor da carga aplicada em dois ganchos opostos, que começou a ocasionar deformação visível a olho nú.
1º Gancho - P2 = 5,600 Kgf
2º Gancho - P3 = 5,600 Kgf
Observação: (Deformação Elástica)

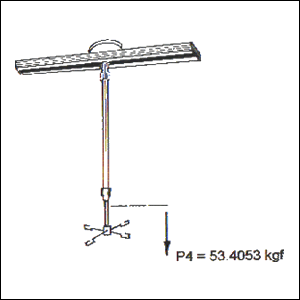

3ª Etapa

Carga total aplicada na haste, com 2º estágio fixado por pressão, sem que ocorresse nenhuma deformação, nem escorregamento do segmento móvel da barra.

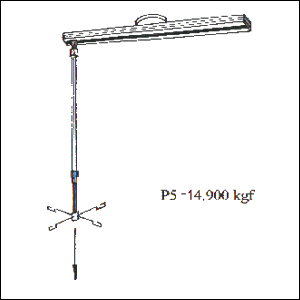

4ª Etapa

A haste vertical foi posicionada na extremidade do suporte do teto e foi determinada a carga máxima aplicada que permite a rotação do suporte.

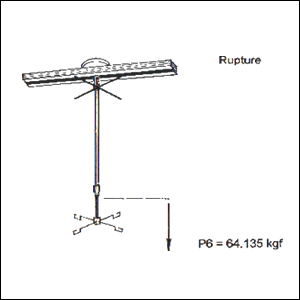

5ª Etapa

Carga aplicada que ocasionou a ruptura do olhar da articulação superior que permite a rotação da barra.
